LV-Pack
Spécialiste reconnu dans la fabrication de chaudières électriques à thermoplongeurs depuis plus de 50 ans, Babcock Wanson propose la série LV-Pack pour permettre aux industriels de répondre aux exigences européennes en matière d’optimisation énergétique et de réduction des émissions de gaz à effet de serre.

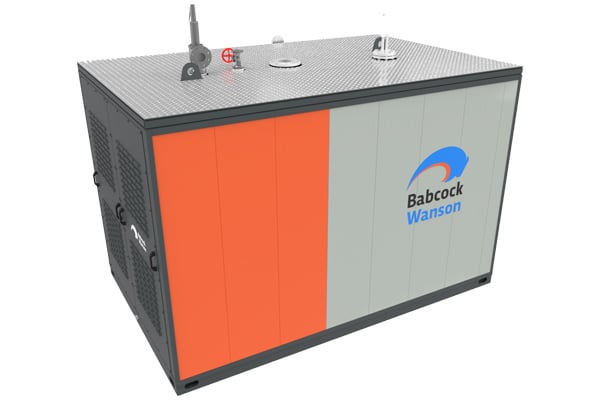

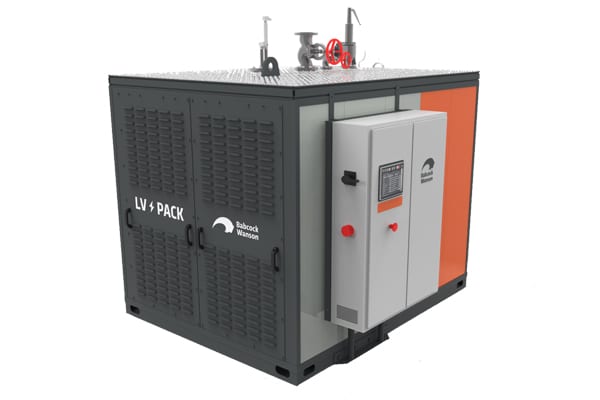

La LV-Pack est une chaudière électrique industrielle fonctionnant à basse tension et spécialement conçue pour offrir un niveau d’efficacité maximal sans aucune émission de CO2 ni de NOx.
Faible Impact Environnemental
La chaudière électrique industrielle LV-Pack offre de nombreux avantages environnementaux et une exploitation quotidienne aisée :
Elle ne consomme aucun combustible fossile et ne rejette donc aucun effluent gazeux dans l’atmosphère.
En conséquence, l’installation est largement facilitée : elle ne nécessite pas de cheminée ni aucun réseau d’alimentation en combustible, ni de cuve de stockage. De plus, aucun contrôle périodique des rejets atmosphériques n’est requis.
Des rendements supérieurs à 99% peuvent être atteints puisque toute l’énergie électrique entrante est transformée en énergie thermique (seulement quelques pertes thermiques mineures par les parois).
La chaudière est équipée de plusieurs thermoplongeurs permettant d’avoir une puissance électrique multi-étagée avec un minimum technique à 50 kW, ce qui lui confère une très bonne capacité de modulation et lui permet de fonctionner à faible charge.
Robustesse et longévité

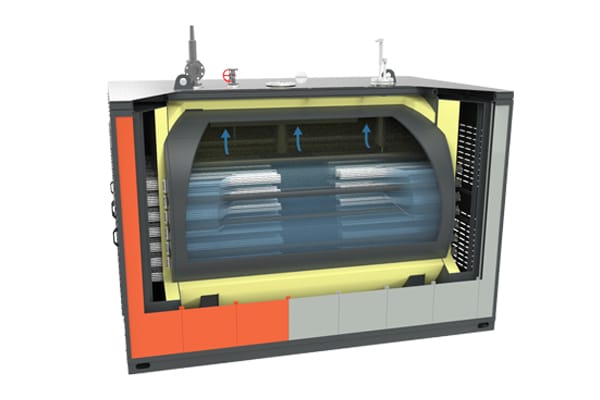

Les chaudières LV-Pack sont constituées de viroles en acier et de fonds plats maintenus par des tirants recevant des thermoplongeurs qui présentent de nombreux avantages en termes de performance, de mise en oeuvre et de maintenance périodique. Elles sont conçues pour permettre à la fois un démarrage et une production de vapeur rapides, tout en préservant les thermoplongeurs de sollicitations trop brutales.
Exploitation économique
La régulation et l’instrumentation sont pensés pour fonctionner selon des modes d’exploitation exclusifs Babcock Wanson adaptés aux contraintes de tous les process industriels. La chaudière embarque l’interface de surveillance Navinergy qui permet le suivi sur place et à distance des paramètres de fonctionnement.
Facilité d’installation et de mise en service
La chaudière est livrée prête à fonctionner. Il suffit de la raccorder à l’électricité, à l’eau alimentaire et aux réseaux vapeur.
Pourquoi choisir la gamme LV-Pack de Babcock Wanson ?
- Zéro émission sur site (CO2 – NOx – SOx)
- Rendement supérieur à 99%
- Modulation élevée
- Maintenance simple et aisée
- Robustesse et longévité
- Connectivité avec notre système Navinergy
- Mode d’exploitation flexible et adapté aux besoins
- Haute disponibilité
- Simplicité d’installation
- Coûts d’exploitation réduits
Chaudières électriques industrielles LV-Pack
| LV-Pack | modèle | 600 | 900 | 1200 | 1500 | 1800 | 2250 | 3000 |
|---|---|---|---|---|---|---|---|---|
| Production Vapeur (1) | kg/h | 600 | 900 | 1200 | 1500 | 1800 | 2250 | 3000 |
| Puissance (1) | kW | 400 | 600 | 800 | 1000 | 1200 | 1500 | 2000 |
| Tension nominale | V | 400 ou 690 |
400 ou 690 |
400 ou 690 |
690 | 690 | 690 | 690 |

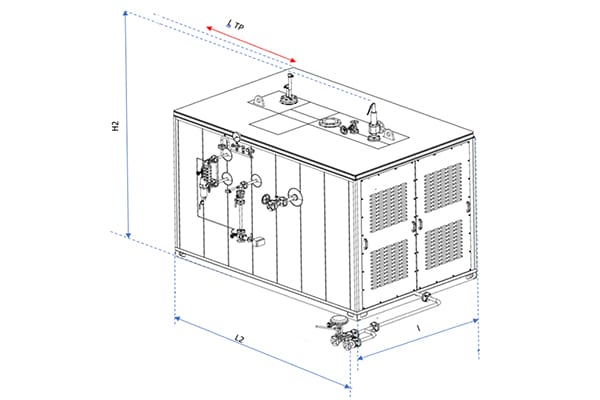

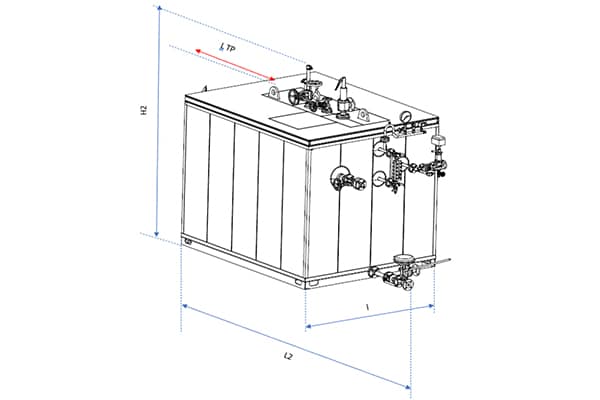

| Largeur I (2) | mm | 1400 | 1400 | 1700 | 1700 | 1700 | 2000 | 2000 |
| Longueur L2 | mm | 3400 | 3400 | 3400 | 3400 | 3400 | 3400 | 3400 |
| Hauteur H2 | mm | 1930 | 1930 | 2250 | 2250 | 2310 | 2610 | 2695 |
| Poids en charge (pleine d’eau) | kg (+/-10%) | 3900 | 3900 | 5400 | 5500 | 5500 | 7600 | 7600 |
| Thermoplongeurs sur chaque côté | NON | NON | NON | NON | NON | NON | NON |
(1) La puissance utile est donnée pour 8 barg avec une eau alimentaire à 95°C
(2) Largeur (I) communiquée sans la profondeur de l’armoire de contrôle-commande (largeur supplémentaire à considérer de 500 mm)
Pression de conception en standard : 15 barg – Pression de conception maximum en spécifique : 18 barg
LTP : 1000 mm minimum
| LV-Pack | modèle | 3600 | 4200 | 4800 | 5400 | 6000 | 6600 | 7200 | 7800 | 8400 |
|---|---|---|---|---|---|---|---|---|---|---|
| Production Vapeur (1) | kg/h | 3600 | 4200 | 4800 | 5400 | 6000 | 6600 | 7200 | 7800 | 8400 |
| Puissance (1) | kW | 2400 | 2800 | 3000 | 3600 | 4000 | 4400 | 4800 | 5200 | 5600 |
| Tension nominale | V | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 |
| Largeur I (2) | mm | 2010 | 2010 | 2010 | 2010 | 2410 | 2410 | 2410 | 2410 | 2410 |
| Longueur L2 | mm | 4490 | 4490 | 4490 | 4490 | 4490 | 4490 | 4490 | 4490 | 4490 |
| Hauteur H2 | mm | 2355 | 2355 | 2410 | 2410 | 2810 | 2940 | 2940 | 2940 | 2940 |
| Poids en charge (pleine d’eau) | kg (+/-10%) | 10500 | 10600 | 10600 | 12200 | 12600 | 16100 | 16200 | 16200 | 16300 |
| Thermoplongeurs sur chaque côté | OUI | OUI | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
(1) La puissance utile est donnée pour 8 barg avec une eau alimentaire à 95°C
(2) Largeur (I) communiquée sans la profondeur de l’armoire de contrôle-commande (largeur supplémentaire à considérer de 500 mm)
Pression de conception en standard : 15 barg – Pression de conception maximum en spécifique : 18 barg
LTP : 1000 mm minimum
Les dimensions et les caractéristiques des armoires de puissance sont consultables sur la brochure.
