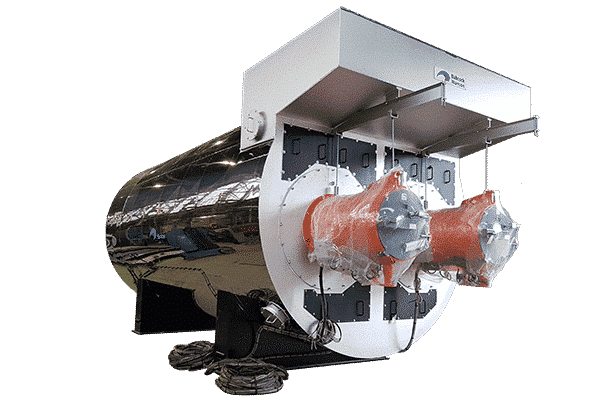

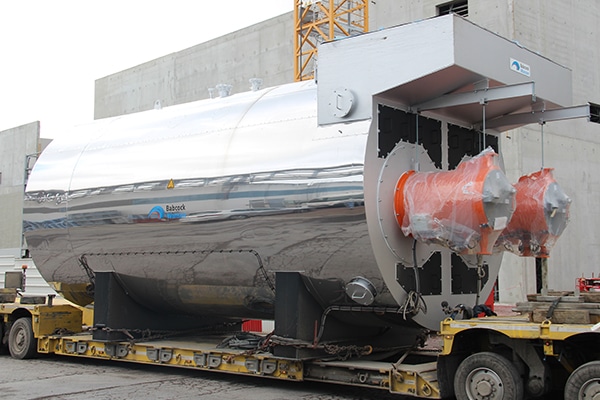

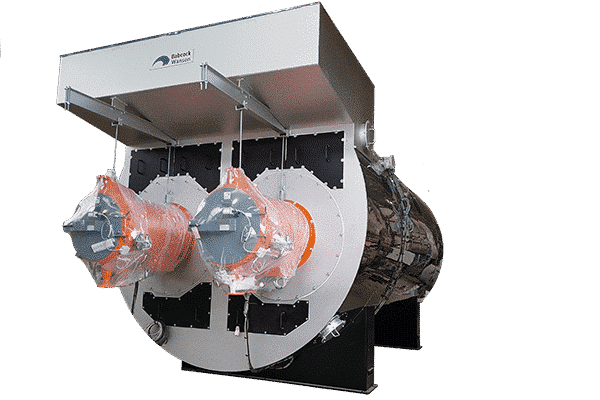

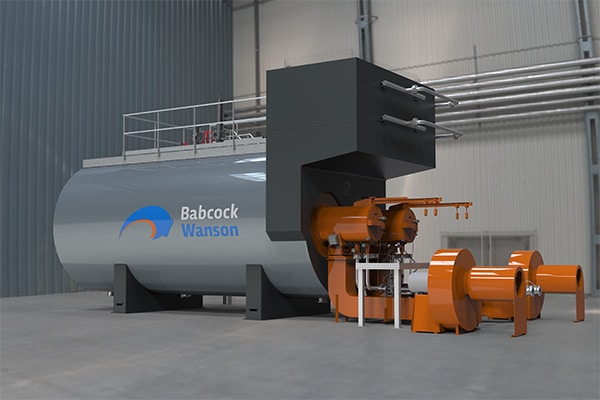

Twin Pack

Production de vapeur de 30 t/h à 50 t/h
La chaudière Twin Pack a été développée avec une combinaison des meilleures technologies disponibles pour fiabiliser et maximiser ses performances.
Depuis plus de 50 ans, Babcock Wanson possède une solide expérience dans la conception et la fabrication de chaudières à double foyer. Ces chaudières ont été conçues pour répondre à la demande actuelle du marché européen : remplacement des tubes d’eau et chaudières d’appoint.

Haute performance

Efficacité énergétique
Des rendements supérieurs à 98% (R-Eco) et 105% (condensation) peuvent être atteints avec un économiseur Babcock Wanson et un système de récupération de chaleur adaptés.
La constance du rendement est une caractéristiques clé de Babcok Wanson. La micro-modulation et la tête de combustion ont été spécialement conçues pour un contrôle parfait de l’excès d’air et un fonctionnement non dégradé à bas régime. Le fonctionnement simultané ou indépendant des brûleurs garantit une flexibilité maximale grâce à un taux de modulation de 1 à 20.
Faible impact environnemental
L’adéquation parfaite entre le corps de la chaudière et les brûleurs garantit une combustion optimale et des niveaux d’émission parfaitement maîtrisés. Les émissions de CO2 sont tout d’abord limité par un rendement optimal. Les émissions d’oxyde d’azote (NOx) sont très bas grâce aux technologies de combustion Babcock Wanson et permettent ainsi de satisfaire l’ensemble des réglementations.
Fiabilité et sécurité
La gamme TWINPACK bénéficie des systèmes de régulation et de pilotage les plus avancés de Babcock Wanson. Pour le suivi des performances et le suivi quotidien, le système Navinergy permettra une exploitation locale grâce à l’IHM et à distance grâce à une interface web.

Coûts d’exploitation reduits

Robustesse et longévité

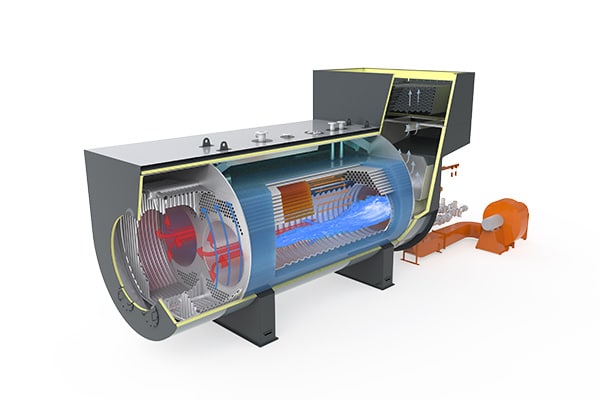

Les chaudières TwinPack, comprennent une chambre d’inversion des gaz de combustion de construction tubulaire. Cette technologie unique à Babcock Wanson ne nécessite aucun tirant ni renfort et permet de grandes variations de charge sans contrainte mécanique sur le corps sous pression.
De plus, le refroidissement par circulation d’eau de la chambre d’inversion des gaz de combustion ne nécessite aucun béton réfractaire.
Facilité d’accès

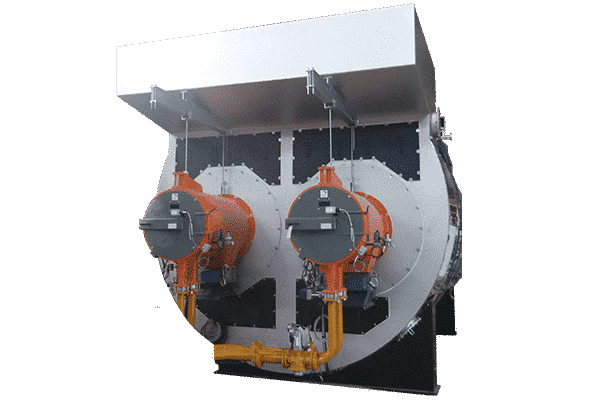

La plaque tubulaire et le foyer sont facilement accessibles grâce à de grandes portes à bras réglables en façade.
La trappe d’inspection arrière offre également un accès complet.

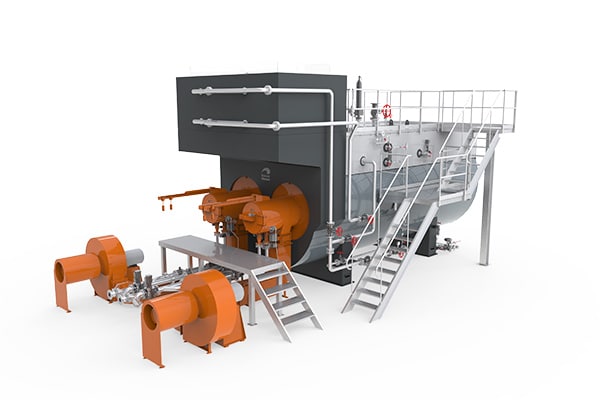

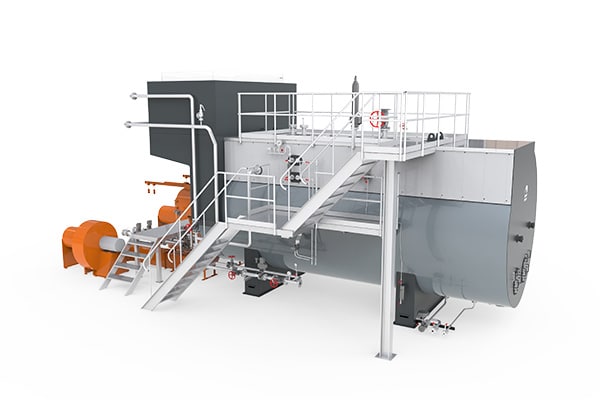

La plateforme supérieure en aluminium léger offre un accès à tous les appareillages.
Exploitation économique
L’ensemble des modes d’exploitation exclusifs Babcock Wanson sont disponibles sur cette série : exploitation surveillée ou non surveillée (3J, 7J et même 30J pour un fonctionnement dans les limites autorisées).

Pourquoi choisir la gamme Twinpack de Babcock Wanson ?

  • Rendements et faibles émissions
  • Modulation élevée
  • Maintenance simple et aisée
  • Robustesse et longévité
  • Economiseurs
  • Connectivité avec notre système Navinergy
  • Préchauffage de l’air comburant
  • Combustible mixte en option
  • Régulation O2 et CO en option
  • Mode d’exploitation propriétaire simple
  • Une solution vapeur intégrée
  • Surchauffeurs



TwinPack Chaudières Tubes de Fumées

TwinPack Modèle 30.0 34.0 38.0 42.0 46.0 50.0
Production Vapeur (1) Kg/h 30 000 34 000 38 000 42 000 46 000 50 000
Puissance (1) kW 20 600 23 450 26 225 28 950 31 715 34 330
Largeur A (2) mm 5 700 5 750 5 900 5 950 6 050 6 150
Longueur B (2) mm 12 750 13 200 13 300 13 500 13 800 14 050
Hauteur C (2) mm 5 400 5 450 5 600 5 650 5 750 5 850
Poids en charge
(pleine d’eau)
Kg 90 350 100 800 106 900 110 800 118 000 122 200

(1) La puissance est donnée à 15 bars avec une eau alimentaire à 80°C.
(2) Les dimensions sont globales et incluent le brûleur et les accessoires montés.
