BWR
Production de vapeur de 10 000 kg/h à 30 000 kg/h

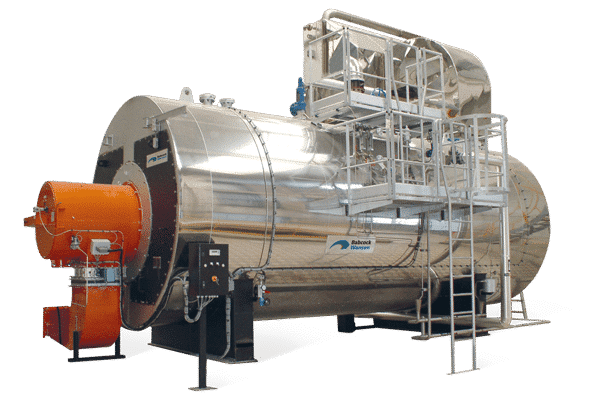

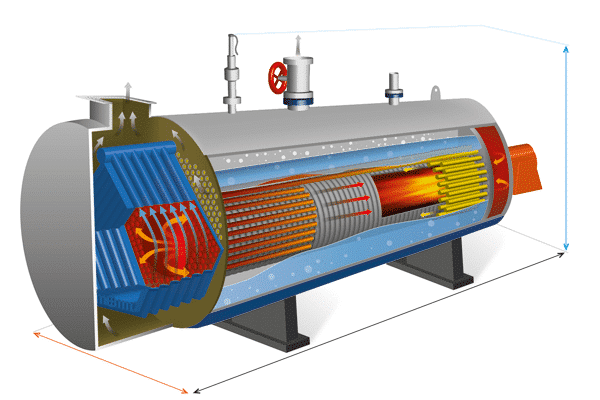

La chaudière tubes de fumées BWR est une chaudière à 3 parcours disposant d’une boite de retournement aquatubulaire. Cette conception éprouvée exclusive Babcock Wanson permet une bonne circulation d’eau et évite ainsi les risques d’encrassement (accumulation de boues dans le fond de la chaudière). L’élimination des tirants (source de rupture due aux contraintes mécaniques de dilatation) donne la souplesse nécessaire pour répondre à de grands changements de charge de vapeur avec un minimum de contraintes opérationnelles. La taille du dôme vapeur et le séparateur permettent d’obtenir une vapeur sèche de grande qualité.
La chaudière tubes de fumées BWR est une chaudière à 3 parcours disposant d’une boite de retournement aquatubulaire. Cette conception éprouvée exclusive Babcock Wanson permet une bonne circulation d’eau et évite ainsi les risques d’encrassement (accumulation de boues dans le fond de la chaudière). L’élimination des tirants (source de rupture due aux contraintes mécaniques de dilatation) donne la souplesse nécessaire pour répondre à de grands changements de charge de vapeur avec un minimum de contraintes opérationnelles. La taille du dôme vapeur et le séparateur permettent d’obtenir une vapeur sèche de grande qualité.
Faible consommation de combustible
- La combinaison parfaite de la BWR et de son brûleur permet une exploitation efficiente et fiable. Le rendement peut être garanti jusqu’à 98% (R-Eco) et 105% (condensation) avec un économiseur Babcock Wanson ou un de nos systèmes de récupération de chaleur.
- Un rendement élevé sur toute la plage de modulation. La micro-modulation et la tête de combustion ont été spécialement conçues pour un contrôle parfait de l’excès d’air, un fonctionnement non dégradé à bas régime et des coûts d’exploitation les plus bas possibles.
- La consommation électrique est réduite de 30 à 50% grâce à la mise en place de brûleurs nouvelle génération équipés de ventilateur à variateur de vitesse.
Réduction des coûts de fonctionnement
- Conception robuste pour une longue durée de vie
- Aucun risque d’encrassement interne
- La boîte de retournement aquatubulaire est complètement refroidie par l’eau et demande un minimum de maintenance. L’accès direct à la boîte de retournement facilite l’entretien
Pourquoi choisir la chaudière tubes de fumées BWR ?
- Efficacité – Brûleurs à faibles émissions de Nox
- Taux de réduction élevé du brûleur
- Accès facile pour simplifier l’entretien
- Conception robuste pour une très longue durée de vie
- Récupération de la chaleur des gaz de combustion
- Préchauffeurs d’air comburant
- Combustible double et mixte en option
- Régulation O2 et CO en option
- Mode d’exploitation facile
- Une solution vapeur intégrée
BWR Chaudières Tubes de Fumées
| BWR | Modèle | 100 | 120 | 150 | 170 | 210 | 250 | 270 |
|---|---|---|---|---|---|---|---|---|
| Production Vapeur (1) | Kg/h | 10000 | 12000 | 15000 | 17000 | 21000 | 25000 | 27000 (3) |
| Puissance (1) | kW | 6545 | 7862 | 9827 | 11136 | 13754 | 16372 | 17685 |
| Largeur A (2) | mm | 3820 | 3020 | 3175 | 3525 | 3800 | 4200 | 4500 |
| Longueur B (2) | mm | 8630 | 10640 | 10890 | 11300 | 12430 | 13880 | 14130 |
| Hauteur C (2) | mm | 3890 | 4050 | 4287 | 4330 | 4530 | 4900 | 5100 |
| Poids en charge | Kg | 39550 | 45900 | 49800 | 57600 | 74900 | 80050 | 92150 |
(1) La puissance est donnée à 15 bars avec une eau alimentaire à 105°C.
(2) Les dimensions sont globales et incluent le brûleur et les accessoires montés.
(3) 30 000 kg/h avec un économiseur dans certaines conditions de fonctionnement
