SteamPack

Production de vapeur de 3500 kg/h à 8000 kg/h
La chaudière tubes de fumées SteamPack est une chaudière 3 parcours disposant d’une boite de retournement aquatubulaire des gaz de combustion. Cette technologie exclusive Babcock Wanson offre une grande flexibilité d’exploitation et assure une efficacité et une fiabilité inégalées sur le long terme.

Faible Impact Environnemental

La série SteamPack combine les meilleures technologies disponibles et propose un très haut niveau d’efficacité pour des couts d’exploitation et des émission réduites. La série SteamPack est conçue pour répondre aux dernières législations environnementales Européennes, et peut même surpasser les exigences réglementaires lorsqu’elle est équipée d’un équipement de combustion Babcock Wanson.

Faible Consommation

Combinaison parfaite chaudière-brûleur
L’adéquation parfaite entre la chambre de combustion de la chaudière et le brûleur garantit un fonctionnement fiable et efficace. Des rendements supérieurs à 98% (R-Eco) et 105% (condensation) peuvent être atteints lorsqu’elle est équipée d’un économiseur Babcock Wanson et d’un système de récupération de chaleur adaptés.
Rendement élevé sur toute la plage de modulation
La constance du rendement est une caractéristique clé des équipements Babcok Wanson. La micro-modulation et la tête de combustion ont été spécialement conçues pour un contrôle parfait de l’excès d’air et un fonctionnement non dégradé à bas régime.
Faible consommation électrique
La très faible résistance côté fumées réduit considérablement la consommation électrique des ventilateurs, renforcée par la généralisation des systèmes d’entrainement à vitesse variable.

Coûts d’Exploitation Réduits

Robustesse et Longévité
Développées à partir de la gamme de chaudières BWR, bien connue par sa construction robuste et sa longue durée de vie, les chaudières SteamPack sont de véritables chaudières trois parcours, et comprennent une chambre d’inversion des gaz de combustion de construction tubulaire offrant une efficacité et une fiabilité inégalées. Soudée à l’extérieur du corps sous pression, cette technologie éprouvée (exclusivité Babcock Wanson), ne nécessite aucun tirant ni renfort et donne une flexibilité exceptionnelle à la dilatation de la virole du corps et du foyer, permettant de grandes variations de charge de vapeur avec des contraintes opérationnelles minimales. Refroidie en permanence par la circulation d’eau, la chambre d’inversion des gaz de combustion ne demande qu’un minimum de maintenance et ne nécessite aucun réfractaire.
Facilité d’accès
Les zones de tubes de fumées avant (plaques tubulaires et foyer) restent facilement accessibles grâce aux grandes portes à bras réglables qui permettent de dégager complètement les portes de la façade. L’inspection à l’arrière à travers la trappe d’inspection est simple est offre un panorama complet de la plaque tubulaire et du foyer dans la zone la plus chauffée, depuis l’intérieur de la chambre d’inversion des gaz de combustion de construction tubulaire.

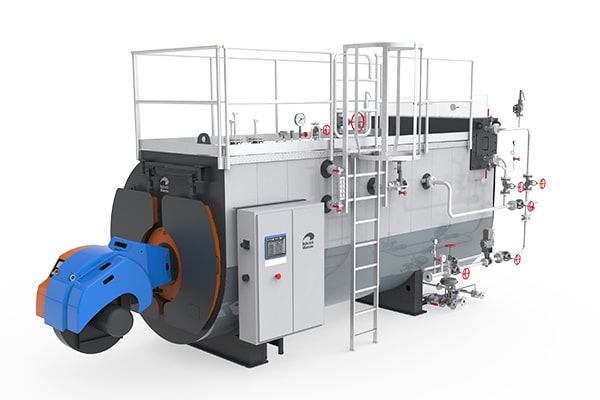

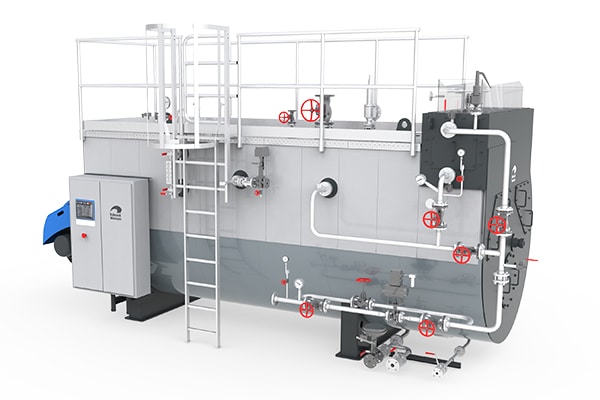

La partie supérieure de la chaudière est entièrement recouverte d’une plate-forme légère en aluminium offrant un accès sécurisé à tous les appareillages installés dans cette zone.
Exploitation Économique
Les options d’équipement standard autorisent un fonctionnement surveillé ou sans surveillance selon les modes d’exploitations exclusifs Babcock Wanson certifiés après l’évaluation des risques par un Organisme Notifié conformément à la réglementation CE et aux parties prenantes de la norme
Européenne EN12953. Indépendamment du degré d’intervention, entre BW Présence Permanente, BW3 jours, BW7 jours ou BW720 heures, les chaudières fonctionnent en continu dans les limites autorisées et s’arrêtent et se verrouillent automatiquement si les limites sont dépassées.

Pourquoi choisir la chaudière tubes de fumées SteamPack ?

  • Haut rendements et faibles émissions
  • Modulation élevée
  • Contrôle électronique de la modulation
  • Maintenance facile
  • Robustesse et longévité
  • Economiseurs
  • Connectivité avec notre système Navinergy
  • Préchauffage de l’air comburant
  • Combustible mixte en option
  • Régulation O2 et CO en option
  • Mode d’exploitation propriétaire simple
  • Une solution vapeur intégrée



SteamPack Chaudières Tubes de Fumées

SteamPack Modèle 3.5 4.0 5.0 6.0 7.0 8.0
Production Vapeur (1) Kg/h 3500 4000 5000 6000 7000 8000
Puissance (1) kW 2675 3067 3808 4592 5340 6139

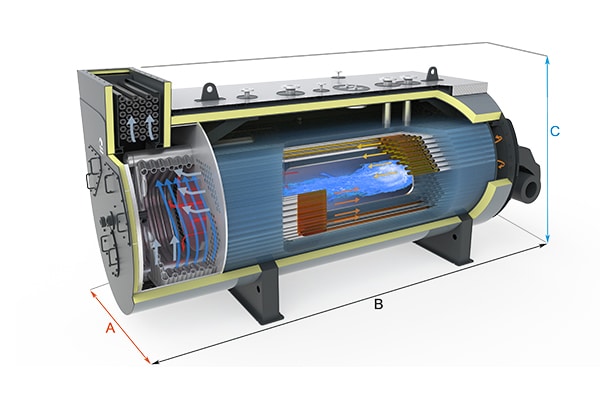

Largeur A (2) mm 2450 2450 2650 2650 2950 2950
Longueur B (2) mm 6300 6300 6850 7000 7520 7520
Hauteur C (2) mm 3400 3400 3550 3550 3850 3850
Poids en charge
(pleine d’eau)
Kg 17000 17000 24500 25800 31200 32000

(1) La puissance est donnée à 15 bars avec une eau alimentaire à 80°C.

(2) Les dimensions sont globales et incluent le brûleur et les accessoires montés.
