Concept GOOD LOOP – Abattement de NOx

Le concept GOOD LOOP est une technologie exclusive, innovante et respectueuse de l’environnement dévellopée par Babcock Wanson

Babcock Wanson est un acteur de la transition énergétique et, à ce titre, s’est donné pour mission de réduire l’impact environnemental de ses clients. L’équipe de la ligne de produits brûleur innove depuis de nombreuses années afin de réduire les émissions de Nox et propose aujourd’hui ce nouveau concept : GOOD LOOP

Concept Good Loop image 6

En 2012, puis en 2016, les projets « Brûleurs Bas NOx » et « DEMOXYA » avaient permis de développer les gammes actuelles de brûleurs bas Nox Babcock Wanson et ainsi répondre aux exigences d’émission actuelles de l’ensemble des pays européens. En 2017 le projet « INTEGRAL » est mis en place. Rendu possible par un financement de l’ADEMEdans le cadre de l’appel à Projet Cortea (Convention n°1781C0018 signée en 2017), le projet « INTEGRAL » avait l’objectif ambitieux de trouver un concept permettant un abattement de 20 mg/Nm3 de NOx sur les équipements gaz actuels, tout en préservant les performances énergétiques de l’équipement thermique.

L’idée novatrice d’INTEGRAL est de travailler sur le corps même de la chaudière dans le but d’intégrer une technique de réduction des NOx. Avant 2017, la conception des corps de chaudière n’avait jamais été faîte avec une approche de réduction des émissions polluantes.

Les critères de rendement et de coût étaient optimisés mais la manière de faire participer la chaudière à l’abaissement des NOx n’avait jamais été étudiée. La Chaudière Bas NOx restait à inventer.

L’équipe brûleur a travaillé selon deux approches différentes. La première consistait à imaginer différentes formes de foyer pour augmenter la recirculation interne. Peu concluante, cette approche a tout de même permis d’optimiser les diamètres foyers de nos chaudières, pour un gain de 10 mg/Nm3 de NOx.

Concept Good Loop image 3

La seconde approche, basée sur un système de recirculation des fumées interne à la chaudière va s’avérer beaucoup plus intéressante. Après une série d’études et de modélisations, l’équipe va se concentrer sur cette approche pour développer le concept GOOD LOOP.



Concept Good Loop image 4



Le concept GOOD LOOP utilise l’EGR (Exhaust Gas Recirculation / Recirculation des fumées de combustion) comme technologie de réduction des NOx.

Le caractère innovant du concept GOOD LOOP tient dans l’injection directe des gaz de combustion recyclés dans la chambre de combustion par un ventilateur additionnel dédié.

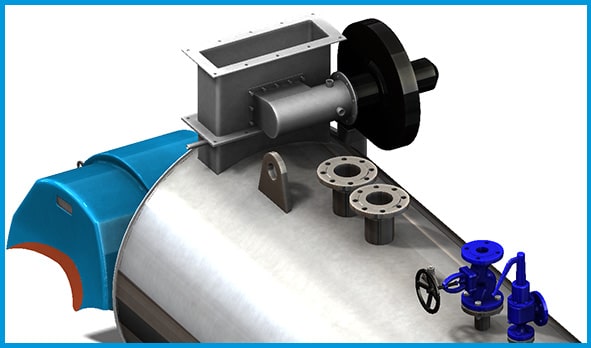

GOOD LOOP se présente sous la forme d’un kit compact, positionné en amont de l’économiseur s’il y a lieu. Il permet l’extraction des gaz de combustion en sortie de chaudière. Le corps de la chaudière est modifié pour permettre l’injection des fumées dans le foyer, en amont du bloc réfractaire. Le ventilateur équipé d’un variateur de vitesse est piloté par un coffret indépendant.

Concept Good Loop image 5 Concrètement, GOOD LOOP va permettre de réduire les émissions de Nox de nos chaudières deux parcours fonctionnant au gaz naturel de 20 à 30 mg/Nm3. Ce gain conséquent place les équipements Babcock Wanson à la pointe de l’innovation en termes de réduction d’oxydes d’azote qui est un polluant ayant des conséquences néfastes pour la santé des personnes (pénétration des voies respiratoires) et l’environnement (favorise la formation d’ozone, de particules fines et l’acidification des écosystèmes).





Le concept GOOD LOOP illustre pleinement la volonté de Babcock Wanson de proposer à ses clients des technologies innovantes et toujours plus respectueuses de l’environnement. Babcock Wanson est le seul constructeur de chaudières sur le marché qui conçoit et fabrique ses propres brûleurs. Cette expertise unique ouvre des perspectives vers une chaudière Bas NOx, avec une maîtrise totale de la synergie chaudière/brûleur.
