Serie BWD
Produzioni di vapore da 1.500 kg/h a 8.000 kg/h

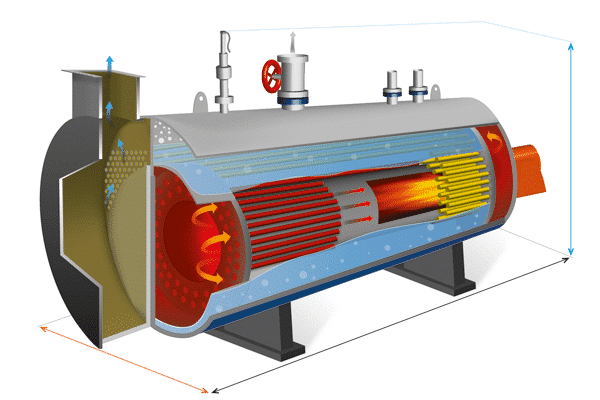

La serie BWD di caldaie a vapore a tubi di fumo è dotata di un design a tre giri di fumo e un tubo per focolare posizionato coassialmente che garantisce una distribuzione ottimale delle sollecitazioni meccaniche durante il funzionamento. Questa è una caratteristica chiave per le caldaie che funzionano con carichi di vapore bassi o variabili, che assicura una lunga durata dell’apparecchiatura. Un grande spazio vapore e un separatore integrale permettono di fornire vapore secco di alta qualità.
Basso consumo di combustibile
- Il perfetto accoppiamento tra il mantello della caldaia e il bruciatore assicura un funzionamento affidabile ed efficiente. L’installazione di un economizzatore e di un sistema di recupero del calore progettati da Babcock Wanson permette di raggiungere efficienze del 95% e superiori.
- L’elevata efficienza termica costante per l’intera applicazione è una caratteristica chiave. Il controllo digitale della micro-modulazione insieme alla geometria della testa del bruciatore specificamente progettata per adattarsi alla caldaia BWD garantiscono un controllo puntuale dell’aria in eccesso e costi operativi praticabili minimi.
- L’uso di un controllo della velocità variabile per il ventilatore dell’aria di combustione e la pompa dell’acqua di alimentazione, se specificato, permette di ridurre il consumo di energia elettrica dal 30% al 50%.
Costi operativi ridotti
- Struttura robusta per una lunga durata.
- L’accesso diretto alla camera di inversione e la facilità di ispezione del tubo semplificano l’ispezione obbligatoria.
- Le pareti esterne della camera di inversione fumi sono raffreddate ad acqua e garantiscono un’efficienza elevata senza l’uso di tiranti di tenuta, che possono essere un punto debole delle tradizionali caldaie a fondo bagnato.
- Le opzioni dell’apparecchiatura standard includono controlli completamente approvati per un funzionamento presenziato, sorvegliato sul sito o completamente incustodito, che comprendono il sistema operativo Babcock Wanson BW720.
Perché scegliere una caldaia a vapore a tubi di fumo BWD?
- Efficienza – Bruciatori a basse emissioni di NOx
- Alto rapporto di regolazione del bruciatore
- Semplice accesso per una facile manutenzione
- Design robusto per una lunghissima durata
- Economizzatori fumi e condensazione
- Preriscaldatori dell’aria di combustione
- Opzioni di combustione per combustibile doppio e misto
- Opzioni regolazione O2 e CO
- Funzionamento semplice incustodito
- Soluzioni per l’intero sistema vapore
Caldaie a tubi di fumo BWD
| BWD | Modello | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Produzione di vapore (1) | Kg/h | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
| Potenza in uscita (1) | kW | 2025 | 1366 | 1707 | 2049 | 2390 | 2732 | 3415 | 4097 | 4780 | 5445 |
| Larghezza A (2) | mm | 2145 | 2145 | 2230 | 2230 | 2360 | 2360 | 2660 | 2660 | 2890 | 2890 |
| Lunghezza B (2) | mm | 4630 | 4630 | 5950 | 5950 | 6980 | 6980 | 8030 | 8030 | 8640 | 8640 |
| Altezza C (2) | mm | 2450 | 2450 | 2630 | 2630 | 2730 | 2730 | 3090 | 3090 | 3515 | 3515 |
| Peso a pieno carico | Kg | 10200 | 10200 | 12500 | 12500 | 16300 | 16300 | 24800 | 24800 | 33700 | 33700 |
(1) A 15 bar con acqua di alimento a 80°C
(2) Le dimensioni di ingombro includono il bruciatore montato e i supporti della caldaia
